Rechtopstaande rekrolvormmachine: componenten, profielen en koopgids

Wat is een Rechtopstaande rekrolvormmachine ?

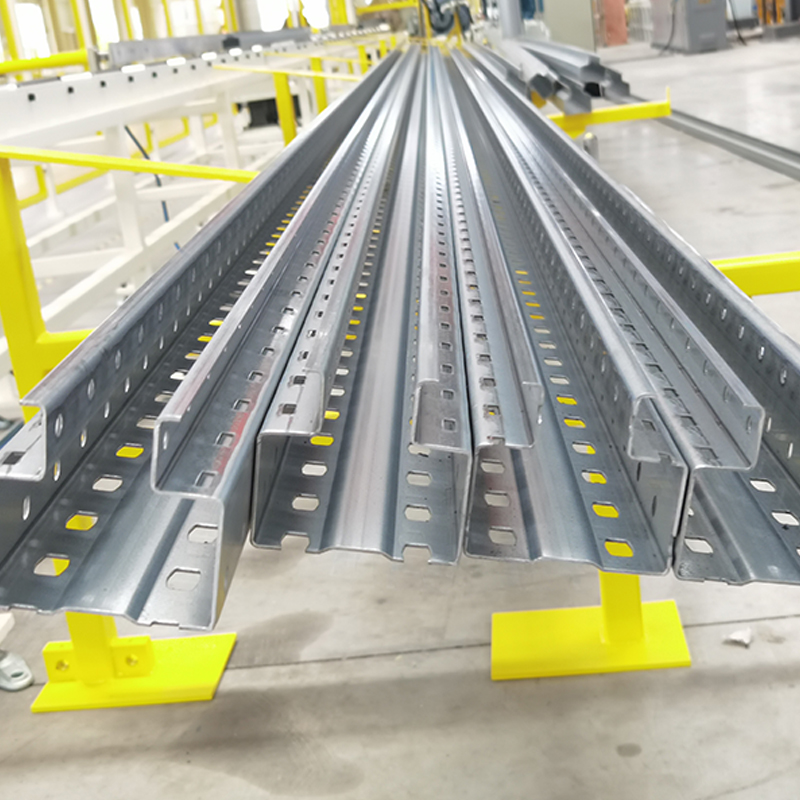

Een staande rekrolvormmachine is een koudwalsvormsysteem dat speciaal is ontworpen om de verticale kolomprofielen te produceren die worden gebruikt in palletstellingen, stellingsystemen en industriële opslagstructuren. Deze rechtopstaande kolommen – meestal C-profiel-, open-rug- of kokerprofielen met op regelmatige afstanden geperforeerde traan- of ronde gatenpatronen – vormen de structurele ruggengraat van elk stellingsysteem in een magazijn of distributiecentrum. Het produceren ervan met een consistente geometrie, precieze gatafstanden en de juiste materiaaldikte is niet onderhandelbaar: een enkele staander die buiten de tolerantie valt, brengt de laadcapaciteit van een hele rackbay in gevaar.

In tegenstelling tot rolvormlijnen voor algemeen gebruik, kan een rechtopstaande rekmachine worden geïntegreerd voor- of naponsstations rechtstreeks in de vormvolgorde , waarbij ervoor wordt gezorgd dat de traanvormige gleuven, ronde gaten en bevestigingsopeningen die balkconnectoren en verstevigingscomponenten accepteren, met exacte steekintervallen over de volledige lengte van elke geproduceerde staander worden gestempeld. De combinatie van vormen en ponsen in één enkele doorgang elimineert secundaire bewerkingen, vermindert handlingschade en bereikt doorvoersnelheden die afzonderlijke bewerkingen niet kunnen evenaren.

Belangrijkste onderdelen van een staande rekrolvormlijn

Een complete rolvormlijn voor staande stellingen is een reeks geïntegreerde stations, die elk een specifieke functie vervullen bij de materiaaltransformatie van rolstrook tot afgewerkt kolomprofiel. Door de rol van elk station te begrijpen, wordt duidelijk waar kwaliteit is ingebouwd – en waar deze kan worden aangetast door onderspecificatie.

Decoiler en stijltang

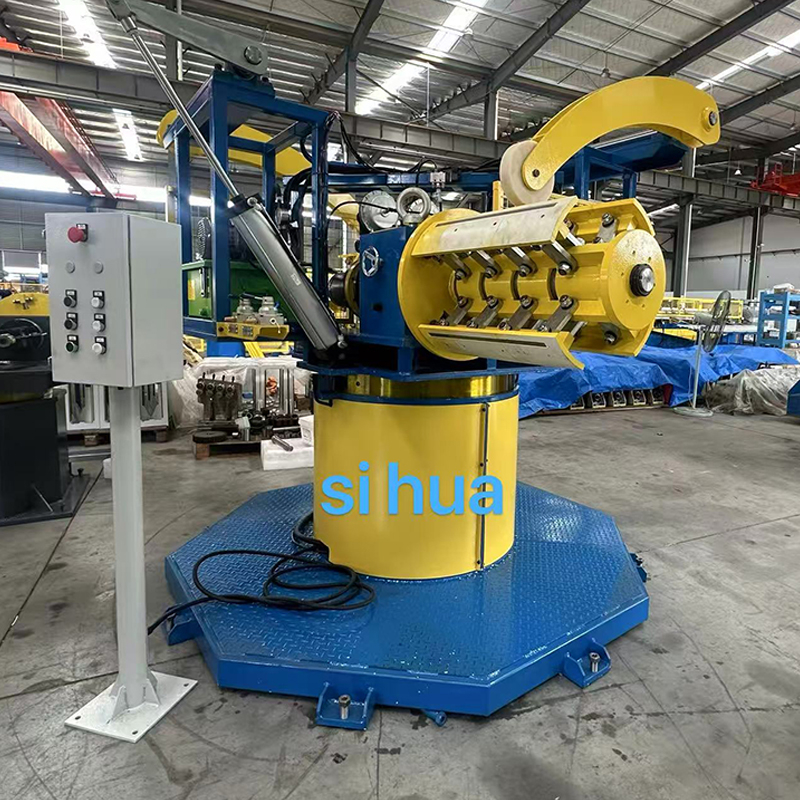

De rol gegalvaniseerde of voorgelakte staalstrip (doorgaans 1,5–3,0 mm dik, 100–200 mm breed) wordt gemonteerd op een hydraulische decoiler die de stripspanning gedurende de hele run regelt. Een gemotoriseerde richter met meerdere rollen verwijdert de spoelset (de kromming veroorzaakt door het wikkelen) voordat de strip de vormstations binnengaat. Als het profiel in dit stadium onvoldoende wordt rechtgetrokken, ontstaat er buiging en draaiing in het voltooide profiel, wat niet stroomafwaarts kan worden gecorrigeerd zonder de sectie te schrappen.

Voorponspers

Bij de meeste rechtopstaande reklijnen worden de traanvormige sleuven en hulpgaten vóór het vormen geponst in plaats van erna, omdat een vlakke strook veel gemakkelijker nauwkeurig te ponsen is dan een gevormd C-profiel. De voorponspers maakt gebruik van een servoaangedreven of hydraulische matrijsset met geharde gereedschapsstalen stempels die zo zijn geplaatst dat ze het exacte gatenpatroon produceren dat wordt gespecificeerd door het rekontwerp. De nauwkeurigheid van de ponssteek – doorgaans vereist binnen ±0,5 mm over een staanderlengte van 2.400 mm – wordt geregeld door een servotoevoersysteem dat de strip vóór elke persslag indexeert op basis van de geprogrammeerde gatafstand.

Rolvormmolen

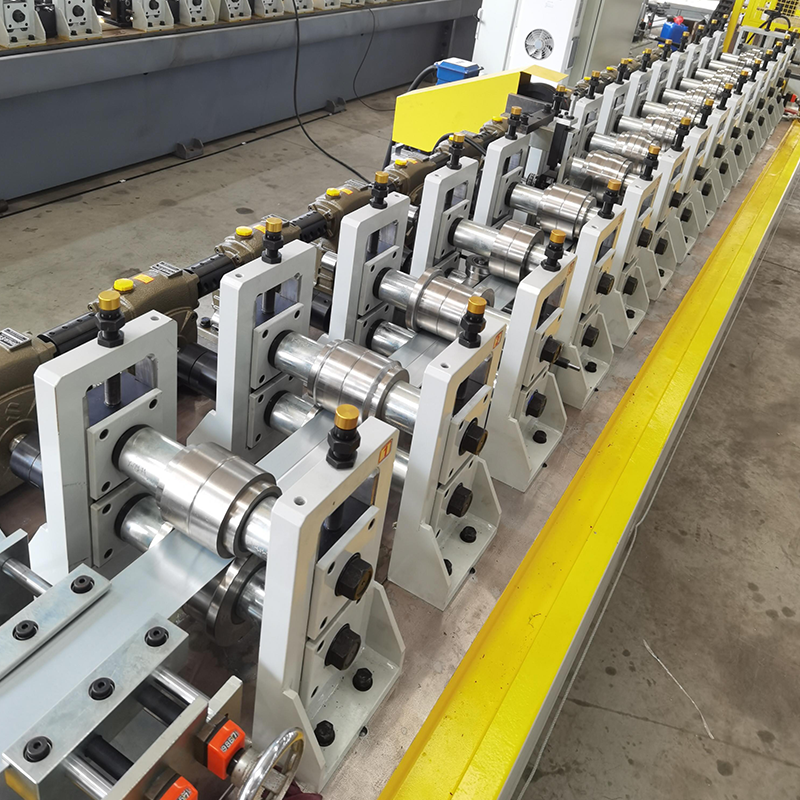

De vormmolen is de kern van de machine en bestaat uit een reeks gepaarde gereedschapsstations voor de bovenste en onderste rol, gemonteerd op een stijve molenstandaard. Elk station buigt de strip geleidelijk over een kleine hoekstap – doorgaans 10–20° per doorgang – totdat de uiteindelijke profielgeometrie is bereikt. Staande rackprofielen vereisen 12 tot 22 vormstations afhankelijk van de complexiteit van het profiel, de materiaaldikte en de mate van harding die het staal ondergaat tijdens het vormen. Het rolgereedschap is vervaardigd uit GCr15- of D2-gereedschapsstaal, gehard tot HRC 58–62 en geslepen tot nauwe toleranties om de profielconsistentie over miljoenen meters productie te behouden.

Post-forming pons- of kerfstation

Sommige rechtopstaande ontwerpen vereisen extra ponsbewerkingen na het vormen: inkepingen aan het uiteinde voor bevestiging van de basisplaat, secundaire gatenpatronen in het web of reliëf voor merkidentificatie. Deze bewerkingen worden uitgevoerd in een secundaire ponspers die onmiddellijk na het verlaten van de vormmolen is geplaatst, terwijl het profiel nog steeds wordt ondersteund door het geleidingssysteem van de lijn, waardoor de vervorming wordt voorkomen die zou optreden als het gevormde gedeelte zou worden verwijderd en opnieuw in een aparte pers zou worden ingevoerd.

Vliegende schaar of koude zaagafsnijding

Het afgewerkte profiel wordt op lengte gesneden met een vliegende schaar (die snijdt terwijl hij met lijnsnelheid beweegt, waardoor een hoge doorvoer mogelijk is zonder het vormingsproces te stoppen) of een koude zaag (die een schonere, braamvrije snede produceert, maar vereist dat de lijn vertraagt voor elke snijcyclus). Staanderlengtes van 2.400–6.000 mm zijn gebruikelijk; herhaalbaarheid van de lengte van ±2 mm is de standaardverwachting voor conformiteit bij de productie van stellingen.

PLC-besturingssysteem en HMI

Moderne rechtopstaande reklijnen worden bestuurd door een PLC (meestal Siemens S7 of Mitsubishi Q-serie) met een touchscreen-HMI die productrecepten opslaat (ponsafstand, gatenpatroon, snijlengte en lijnsnelheidsparameters) voor elke rechtopstaande SKU in het productassortiment. Receptgebaseerde bediening reduceert de omsteltijd tot minuten voor profielvarianten op dezelfde gereedschapsset, en slaat productietellingen, foutlogboeken en kwaliteitsgegevens op voor traceerbaarheidsdoeleinden.

Geproduceerde profieltypen en materiaalspecificaties

Rolvormmachines met staande stellingen zijn gebouwd rond specifieke profielgereedschapsets. De meest voorkomende staanderprofielen in de wereldwijde stellingproductie zijn:

Invoermateriaal is het meest gebruikelijk S350GD of S420GD thermisch verzinkte stalen spiraal Volgens EN 10346, met zinklaag klasse Z275 (275 g/m² totaal beide zijden). Staalsoorten met een hoog rendement maken dunnere specificaties mogelijk om een ​​gelijkwaardig draagvermogen te bereiken, waardoor de materiaalkosten per meter geproduceerde staander worden verlaagd – een belangrijke factor bij de productievolumes die typisch zijn voor stellingfabrikanten.

Productiesnelheid, omschakeling en outputplanning

De lijnsnelheid voor het vormen van rechtopstaande rekrolrollen wordt voornamelijk bepaald door de slagsnelheid van de pre-ponspers en niet door de capaciteit van de vormmolen. Typische productieparameters voor een goed gespecificeerde staanderstellinglijn zijn:

• Het vormen van lijnsnelheid: 15–40 m/min, afhankelijk van de complexiteit van het profiel en de ponsdichtheid
• Netto output: 800–2.500 meter afgewerkte staander per dienst (8 uur), rekening houdend met het vervangen van rollen, receptwisselingen en geplande stops
• Profielwisseltijd: 2–4 uur voor een gereedschapssetwissel (andere profielbreedte of dikte); minder dan 10 minuten voor een receptwijziging binnen dezelfde gereedschapsset (andere lengte of spoed)
• Levensduur gereedschap: 3–8 miljoen meter per rol gereedschapsset voordat naslijpen nodig is, afhankelijk van de materiaalhardheid en de schurende werking van de zinklaag

Voor fabrikanten die meerdere rechtopstaande SKU's produceren, kan een snelwisselgereedschapscassettesysteem – waarbij een hele set vormrollen vooraf wordt gemonteerd op een verwijderbare cassette en als één geheel worden verwisseld – de profielwisseling terugbrengen tot minder dan 30 minuten, waardoor de bezettingsgraad van de apparatuur bij productieschema's voor gemengde producten aanzienlijk wordt verbeterd.

Kwaliteitscontrole en compliance voor productie van rechtopstaande racks

Palletstellingstaanders zijn structurele componenten die vallen onder internationale veiligheidsnormen. De productiekwaliteit moet aantoonbaar worden gecontroleerd en gedocumenteerd om aan deze eisen te voldoen:

• EN 15512 (Europa) en RMI ANSI MH16.1 (Noord-Amerika) bepalen de structurele ontwerp- en testvereisten voor verstelbare palletstellingen. Fabrikanten van staanders moeten door middel van tests aantonen dat hun profielen de nominale waarden voor de sectiemodulus, het traagheidsmoment en de knikweerstand bereiken die worden gebruikt in de berekeningen van het rekontwerp.
• Tolerantie gatpositie: De traanvormige gleufpositie moet binnen ±0,5 mm van de nominale steek worden gehouden om ervoor te zorgen dat de balkconnector goed aansluit op verschillende rekhoogtes en uit verschillende productiebatches. Dit vereist regelmatige metingen tijdens het proces met behulp van pitch-check-sjablonen tegen referentiestandaarden.
• Profieldimensionale inspectie: Breedte-, diepte-, flenshoek- en buig-/draaimetingen moeten worden uitgevoerd aan het begin van elke rol en minimaal elke 500 meter productie, waarbij de resultaten worden geregistreerd op basis van de tolerantielimieten die zijn vastgelegd in de productiespecificatie van het product.
• Traceerbaarheid van materialen: Elke productiebatch moet traceerbaar zijn naar het binnenkomende staalrolcertificaat, waardoor onderzoek naar eventuele veldfouten mogelijk wordt en due diligence wordt getoond aan eindklanten en regelgevende instanties.

Een staande rekrolvormmachine specificeren: belangrijke vragen die u moet stellen

Het selecteren van een staande rekrolvormmachine is een kapitaalinvestering die doorgaans tussen de $150.000 en $600.000 USD ligt, afhankelijk van het automatiseringsniveau, de ponscapaciteit en de besturingsspecificaties. De volgende vragen onderscheiden serieuze leveranciers van degenen die oppervlakkig vergelijkbare, maar onderontwikkelde apparatuur aanbieden:

• Wat is het tonnage van de ponspers en wat is het maximale gelijktijdige ponsoppervlak? Dichte traanpatronen vereisen een hogere tonnage dan de nominale capaciteit van de pers doet vermoeden wanneer alle stoten tegelijkertijd worden afgevuurd.
• Welk rolgereedschapmateriaal en welke hardheid is standaard en wat is de gegarandeerde levensduur? Een gerenommeerde fabrikant zal een minimum aantal meters per maalgoed opgeven en dit ondersteunen met een garantieperiode.
• Welke PLC- en HMI-merken worden gebruikt en zijn lokale service- en reserveonderdelen beschikbaar in uw land? Een lijn die wordt beheerd door een onbekend binnenlands PLC-merk kan moeilijk en duur zijn om te onderhouden buiten de thuismarkt van de fabrikant.
• Kan worden aangetoond dat de lijn vóór acceptatie met uw specifieke profiel op nominale snelheid draait? Elke gerenommeerde machinebouwer accepteert fabrieksacceptatietests (FAT) tegen overeengekomen kwaliteits- en snelheidscriteria als voorwaarde voor betaling.
• Welk pakket voor inbedrijfstelling, training van operators en reserveonderdelen is inbegrepen? Een rolvormlijn die arriveert zonder adequate ondersteuning bij de inbedrijfstelling en een kit met reserveonderdelen voor het eerste jaar zullen aanzienlijk meer kosten aan verloren productie dan het verschil tussen een budget en een goed ondersteunde machineaankoop.

Een staande rekrolvormmachine is uiteindelijk slechts zo goed als de consistentie van de profielen die hij produceert bij aanhoudende productiesnelheden. Het rigoureus specificeren van de dimensionale tolerantie, de levensduur van het gereedschap en de standaarden van het besturingssysteem – in plaats van alleen op basis van de aankoopprijs – is de allerbelangrijkste beslissing die een fabrikant van stellingen neemt bij het opzetten of upgraden van een productielijn.
