Metaalplaatrolvormmachine: hoe het werkt, typen en koopgids

Wat is een metalen plaat Rolvormmachine ?

Een rolvormmachine voor metalen platen is een continu koudvormsysteem dat geleidelijk een platte metalen spoel vormt tot een specifiek dwarsdoorsnedeprofiel door deze door een reeks gepaarde rolstations te leiden. Elk station buigt de metalen strip stapsgewijs – doorgaans enkele graden per doorgang – totdat de gewenste geometrie aan het uitgangsuiteinde van de machine is bereikt. Het proces vereist geen verwarming en is volledig afhankelijk van de mechanische eigenschappen van het metaal en de precisie van het gereedschap om consistente, maatvaste profielen op hoge snelheid te produceren.

Rolvormen is een van de meest efficiënte metaalbewerkingsprocessen die beschikbaar zijn voor het produceren van lange, uniforme profielen in grote volumes. Eén enkele productielijn kan verwerken 10 tot 100 meter afgewerkt profiel per minuut , afhankelijk van materiaaldikte, profielcomplexiteit en afsnijmethode. Omdat het proces continu is en de gereedschappen vast zijn, is de maatconsistentie extreem hoog: profieldwarsdoorsneden worden binnen nauwe toleranties gehouden over reeksen van duizenden meters met minimale tussenkomst van de operator.

Rolvormmachines voor metalen platen worden gebruikt voor de productie van constructiedelen, dak- en bekledingspanelen, deur- en raamkozijnen, stelling- en stellingcomponenten, auto-onderdelen, montagerails voor zonnepanelen, kabelgoten en honderden andere profielen in de bouw-, productie- en infrastructuursector wereldwijd.

Hoe een rolvormmachine werkt: het proces stap voor stap

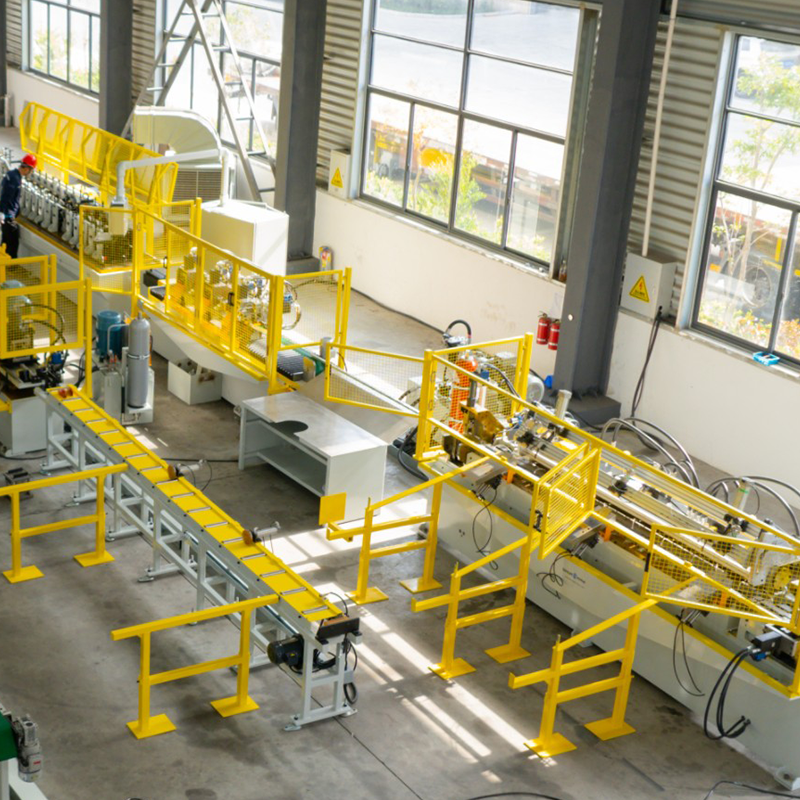

Inzicht in het rolvormproces helpt bij het selecteren van de juiste machineconfiguratie en gereedschappen voor een specifieke toepassing. Een complete productielijn bestaat uit verschillende geïntegreerde stations die het metaal van de ruwe spoel naar het afgewerkte, op maat gesneden profiel brengen.

1. Decoiler

Het proces begint bij de decoiler, die de metalen spoel vasthoudt en voedt. Een doorn zet uit in de kern van de spoel om deze stevig vast te houden, en de decoiler draait om de strip met een gecontroleerde snelheid uit te rollen. Decoilers worden beoordeeld op basis van het draagvermogen van de rol - gewoonlijk 3 tot 15 ton voor industriële lijnen - en kunnen gemotoriseerd zijn (aangedreven decoiler) of passief, waarbij de stripspanning van de vormlijn het afwikkelen aandrijft.

2. Stijltang/nivelleerder

Opgerold metaal heeft een restkromming (spoelset) en kan kruisboog- of randgolfdefecten vertonen als gevolg van het oprolproces. Een richtmachine met meerdere rollen verwijdert deze vlakheidsdefecten voordat het vormen begint - cruciaal voor het bereiken van een consistente profielgeometrie, vooral bij het rolvormen van dakplaten, waarbij de vlakheid van panelen rechtstreeks van invloed is op de weersdichtheid en het visuele uiterlijk.

3. Voorponspers (optioneel)

Veel rolvormlijnen bevatten een servoaangedreven ponsmachine vóór de vormstations om gaten, sleuven of reliëfs aan de vlakke strook toe te voegen terwijl deze nog steeds gemakkelijk toegankelijk is. Voorponsen heeft de voorkeur boven ponsen na het vormen vanwege kenmerken die precies moeten worden gelokaliseerd ten opzichte van de gevormde geometrie.

4. Rolvormstations

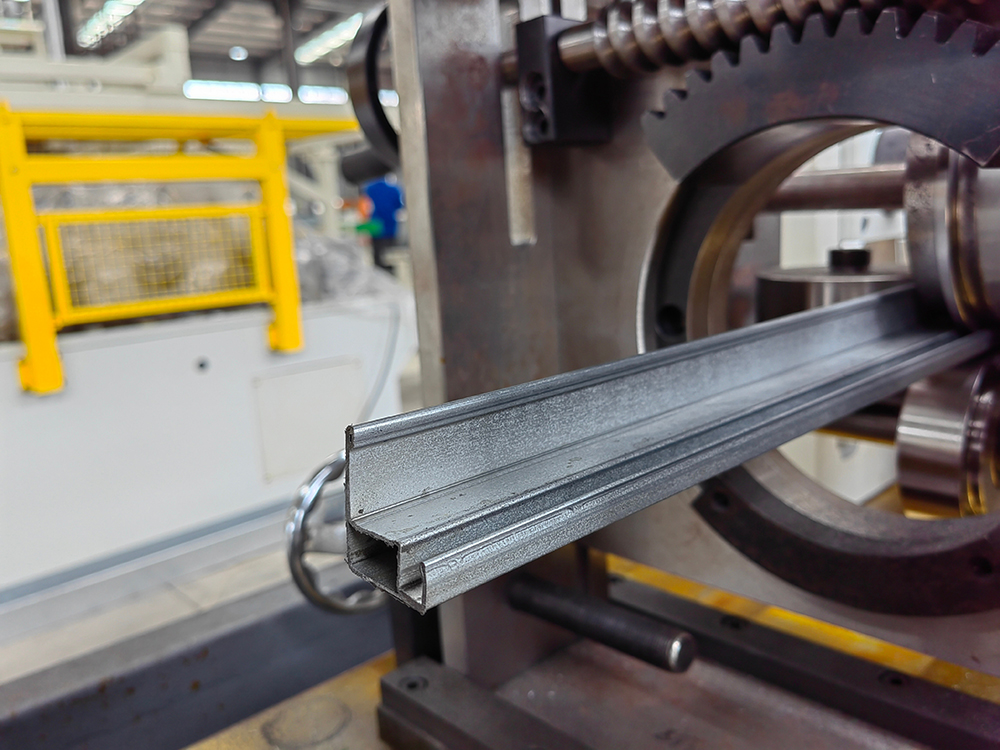

De kern van de machine is de rolvormmolen: een lineaire reeks vormstatieven, elk met een paar nauwkeurig bewerkte rollen die op horizontale assen zijn gemonteerd. De bovenste en onderste rollen zijn geprofileerd zodat ze passen bij de stripgeometrie in dat specifieke stadium van de vormingsvolgorde. Terwijl de strip door elk opeenvolgend station gaat, wordt de dwarsdoorsnede geleidelijk dichter naar zijn uiteindelijke vorm gebogen. Het aantal benodigde stations hangt af van de profielcomplexiteit, materiaaldikte, vloeigrens en de totale buighoek; voor eenvoudige profielen zijn mogelijk slechts 8 stations nodig, terwijl voor complexe architecturale secties 24 of meer stations nodig kunnen zijn.

5. Navormen van ponsen of inkepingen (optioneel)

Functies die gemakkelijker toe te voegen zijn na het vormen – zoals eindinkepingen, hoekclips of gaten in specifieke flensposities – worden toegevoegd op een postformingstation dat in de lijn is geïntegreerd, getimed door een encoder om op precieze stripposities te schieten.

6. Uitschakelsysteem

Aan het uitgangseinde van de lijn scheidt een afsnijsysteem het doorlopende profiel in individuele lengtes. Er worden twee hoofdtypen gebruikt: a vliegende afgesneden matrijs , dat versnelt om de lijnsnelheid aan te passen, afsnijdt en vervolgens terugtrekt – waardoor een volledig continue productie mogelijk is zonder de strip te stoppen – en een stop-and-cut (voorgesneden) systeem, dat de strip kort stopt om te snijden. Vliegende afsnijsystemen zijn standaard op hogesnelheidslijnen en lijnen die lange panelen produceren waar stoppen en herstarten de doorvoer en oppervlaktekwaliteit zou verminderen.

7. Uitlooptafel en stapelen

Afgewerkte profielen komen uit op een uitlooptafel en worden handmatig of door geautomatiseerde stapelsystemen verzameld. Dakpanelen en lange structurele delen vereisen een zorgvuldige behandeling om krassen op het oppervlak en profielvervorming tijdens het stapelen en transportvoorbereiding te voorkomen.

Rolvormmachines voor dakplaten: soorten en profielen

De dak- en bekledingssector is een van de grootste eindmarkten voor rolvormtechnologie. EEN rolvormmachine voor dakplaten is specifiek geconfigureerd voor de productie van dak- en wandbekledingsprofielen uit voorgelakt of gegalvaniseerd staal, aluminium of koperspiraal. Deze machines moeten panelen produceren die vlak zijn, qua afmetingen consistent zijn en vrij zijn van oppervlaktedefecten over lengtes van wel 12 meter of meer. Dit zijn eisen die hoge eisen stellen aan de stijfheid van de machine, de uitlijning van de rollen en de materiaalhantering.

Machines voor golfplaten

Golfplaatmachines produceren het klassieke sinusoïdale golfprofiel dat wordt gebruikt in dakbedekking in de landbouw, de industrie en woningen. Het golfpatroon is een van de eenvoudigere rolvormgeometrieën, waarvoor relatief weinig stations nodig zijn, en deze machines behoren tot de meest geproduceerde en kostenbesparende machines op de markt voor dakbedekkingsapparatuur. Standaard golfprofielen worden geproduceerd in staaldiktes van 0,25 mm tot 0,8 mm bij lijnsnelheden van 25–45 m/min.

Trapezium- / IBR-profielmachines

Trapeziumvormige dakprofielen – inclusief de veelgebruikte IBR (Inverted Box Rib) en R-paneelprofielen – zijn voorzien van vlakke pannen en hoekige ribben die een superieur draagvermogen en waterafvoer bieden in vergelijking met golfplaten. Deze profielen zijn standaard in commerciële en industriële dakbedekking in de meeste markten. De complexere geometrie vereist meer vormstations dan golfmachines, en een nauwkeurige ribgeometrie is van cruciaal belang voor een correcte paneelvergrendeling bij installatie.

Machines voor dakpanelen met staande naden

Staande naad is een hoogwaardig architectonisch dakbedekkingssysteem waarbij panelen in elkaar grijpen via verhoogde verticale naden, waardoor zichtbare bevestigingsmiddelen volledig worden geëlimineerd. Rolvormmachines met staande naad produceren panelen met omhoogstaande poten die mechanisch aan elkaar worden genaaid op het dak, waardoor een schone, waterdichte verbinding ontstaat. Deze machines vereisen een zeer hoge vormprecisie – de naadgeometrie moet exact zijn om mechanische naadgereedschappen correct te laten functioneren – en draaien doorgaans op lagere snelheden dan gegolfde of trapeziumvormige lijnen. Staande naadlijnen zijn vaak ontworpen als draagbare of locatievormende systemen die naar de bouwplaats kunnen worden getransporteerd en ter plaatse panelen op de exact vereiste lengte kunnen produceren, waardoor er geen veldhaken meer nodig zijn en er minder afval ontstaat.

Sandwichpaneellijnen

Sandwichpaneellijnen combineren twee rolvormstations – één voor de buitenplaat en één voor de binnenbekleding – met daartussen een kerninjectie- of lamineringsfase. Het resultaat is een composietpaneel met een kern van isolerend schuim of minerale wol, gebonden tussen twee gevormde metalen huiden. Sandwichpanelen worden veelvuldig gebruikt in koelopslag, commerciële bouw en industriële gebouwschillen waar thermische prestaties en snelheid van installatie prioriteiten zijn.

Materialen verwerkt door rolvormmachines voor metalen platen

Rolvormmachines kunnen een breed scala aan metalen verwerken, op voorwaarde dat het materiaal voldoende taaiheid heeft om koudbuigen te ondergaan zonder te scheuren en consistente mechanische eigenschappen over de hele spoelbreedte heeft. De meest verwerkte materialen zijn:

• Gegalvaniseerd staal (thermisch verzinkt): Het dominante materiaal voor dakbedekking en structurele profielen. Zinklaag biedt bescherming tegen corrosie; standaardcoatings variëren van Z100 tot Z275 g/m². De dikte voor dakbedekkingstoepassingen is doorgaans 0,25–1,2 mm; structurele profielen gebruiken 1,0–4,0 mm.
• Voorgelakt staal (PPGI/PPGL): Gegalvaniseerd staal met een in de fabriek aangebrachte organische coating (polyester, PVDF of SMP) aan één of beide zijden. Voorgelakte spoel elimineert de noodzaak van post-forming schilderen en is het standaardmateriaal voor gekleurde dakbedekking en architecturale bekleding. Het verfsysteem moet flexibel genoeg zijn om de buigvervorming te weerstaan ​​zonder te scheuren of af te schilferen.
• Aluminium: Gebruikt waar licht gewicht en natuurlijke corrosiebestendigheid prioriteit hebben. Aluminiumlegeringen 1100, 3003 en 5052 zijn gebruikelijk in dakbedekkings- en bekledingstoepassingen. Aluminium vereist een gewijzigde rolgeometrie en een lagere lijnsnelheid in vergelijking met staal vanwege de verschillende terugveereigenschappen.
• Roestvrij staal: Gebruikt voor hygiënische, chemicaliënbestendige of zeer corrosieve omgevingen. Roestvast staal hardt snel uit tijdens het vormen, waardoor meer vormstations en robuuster gereedschap nodig zijn dan zacht staal van gelijke dikte.
• Koper en zink: Gebruikt in hoogwaardige architecturale dakbedekking en bekleding. Deze materialen zijn zachter en vereisen een zorgvuldige behandeling om beschadiging van het oppervlak door de rollen te voorkomen. De oppervlakteafwerking van de rol en de contactdruk zijn van cruciaal belang.
• Hoogsterkte staal (HSS / AHSS): Wordt steeds vaker gebruikt voor structurele secties en autoprofielen waarbij de sterkte-gewichtsverhouding cruciaal is. Hoogsterkte staalsoorten vereisen aanzienlijk meer vormkracht en meer stations om de terugvering te beheersen, en de slijtage van het gereedschap is hoger dan bij zacht staal.

Belangrijke specificaties om te evalueren bij het selecteren van een rolvormmachine

De aanschaf van een rolvormmachine voor metalen platen is een aanzienlijke kapitaalinvestering. Door de volgende specificaties te evalueren, zorgt u ervoor dat de machine is afgestemd op zowel de huidige productie-eisen als de voorzienbare toekomstige behoeften.

1. Materiaaldiktebereik: Controleer of de vormcapaciteit van de machine het volledige scala aan materiaalmeters dekt dat u wilt gaan gebruiken, inclusief eventuele toekomstige uitbreidingen. Een machine die geschikt is voor staal van 0,3–1,0 mm kan niet tot 1,5 mm worden geduwd zonder gereedschap en assen te beschadigen.
2. Capaciteit profielbreedte en stripbreedte: De maximale spoelbreedte en vormbreedte van de machine moeten geschikt zijn voor het breedste profiel in uw productassortiment, waar van toepassing rekening houdend met randafwerking.
3. Aantal vormstations: Moet voldoende zijn voor de profielcomplexiteit en de materiaalvloeisterkte. Ondermaats gereedschap met te weinig stations veroorzaakt terugvering, maatfouten en oppervlaktemarkeringen.
4. Lijnsnelheid: Uitgedrukt in meter per minuut. Een hogere snelheid verhoogt de doorvoer, maar vereist robuustere afsnijsystemen, betere stripcontrole en nauwkeurigere spoelaanvoer. Controleer of de nominale snelheid haalbaar is bij de ontwerpmateriaaldikte, en niet alleen bij de minimale dikte.
5. Aandrijfsysteem: Kettingaangedreven stands zijn kosteneffectief en robuust, maar bieden een minder nauwkeurige snelheidsregeling dan individuele servoaangedreven stands. Moderne hogesnelheids- en multi-profiellijnen maken steeds vaker gebruik van servoaandrijvingen voor elke stand, waardoor digitale controle van vormparameters mogelijk is.
6. Gereedschapsmateriaal en hardheid: Rolvormgereedschap wordt doorgaans gemaakt van D2- of Cr12MoV-gereedschapsstaal, hittebehandeld tot 58–62 HRC. Een hogere hardheid verlengt de standtijd van het gereedschap, maar verhoogt de brosheid; de juiste specificatie is afhankelijk van het materiaaltype en het productievolume.
7. Besturingssysteem: Moderne rolvormlijnen maken gebruik van PLC-gebaseerde besturing met HMI-touchscreeninterfaces, op lengte gebaseerde afsnijcontrole via encoder en registratie van productiegegevens. Controleer de compatibiliteit met de stroomvoorzieningsnormen van uw instelling en het beschikbare vaardigheidsniveau van de operator.
8. After-sales ondersteuning en beschikbaarheid van reserveonderdelen: Gereedschappen, lagers, assen en doorslijpmessen zijn slijtageonderdelen die periodiek moeten worden vervangen. Bevestig dat de fabrikant of zijn lokale vertegenwoordiger kritische reserveonderdelen op voorraad heeft en binnen een aanvaardbare responstijd technische ondersteuning kan bieden.

Voordelen van rolvormen ten opzichte van alternatieve metaalvormprocessen

Rolvormen concurreert met kantpersen, extrusie en stempelen voor het produceren van gevormde metalen profielen. De voordelen ervan worden doorslaggevend in specifieke productiescenario's:

• Efficiëntie van de productie van grote volumes: Eenmaal opgezet produceert een rolvormlijn continu afgewerkte profielen met minimale arbeid. De productiekosten per eenheid nemen snel af met het volume, op een manier die het buigen van de kantbank – waarvoor elk stuk individueel moet worden behandeld – niet kan evenaren.
• Onbeperkte profiellengte: Rolvormen produceert profielen van elke lengte die alleen wordt beperkt door de aanvoer van rollen, terwijl kantpersen worden beperkt door de lengte van het persbed en de verwerkingscapaciteit. Dit is van cruciaal belang voor dakbedekking en structurele toepassingen waarbij panelen of secties langer dan 6–8 meter nodig zijn.
• Superieure oppervlakteafwerking: Het koudvervormingsproces en het gecontroleerde rolcontact behouden voorgelakte en gepolijste oppervlakken beter dan stans- of warmvervormingsprocessen, waardoor rolvormen de voorkeursmethode is voor vooraf afgewerkte materialen.
• Consistente toleranties op schaal: De vaste gereedschapsgeometrie produceert dezelfde doorsnede gedurende een hele productierun, waardoor maatconsistentie wordt bereikt die handmatige afkantpersbewerkingen niet op betrouwbare wijze over duizenden stukken kunnen repliceren.
• Integratie van secundaire activiteiten: Ponsen, reliëfdrukken, kerven en afsnijden kunnen allemaal worden geïntegreerd in één enkele rolvormlijn, waardoor secundaire handelingen worden geëlimineerd en de totale productietijd en arbeidskosten worden verlaagd.
