Automatische verpakkingsmachine met metalen profiel: typen, specificaties en ROI-gids

Wat een Automatische verpakkingsmachine met metalen profiel Eigenlijk wel

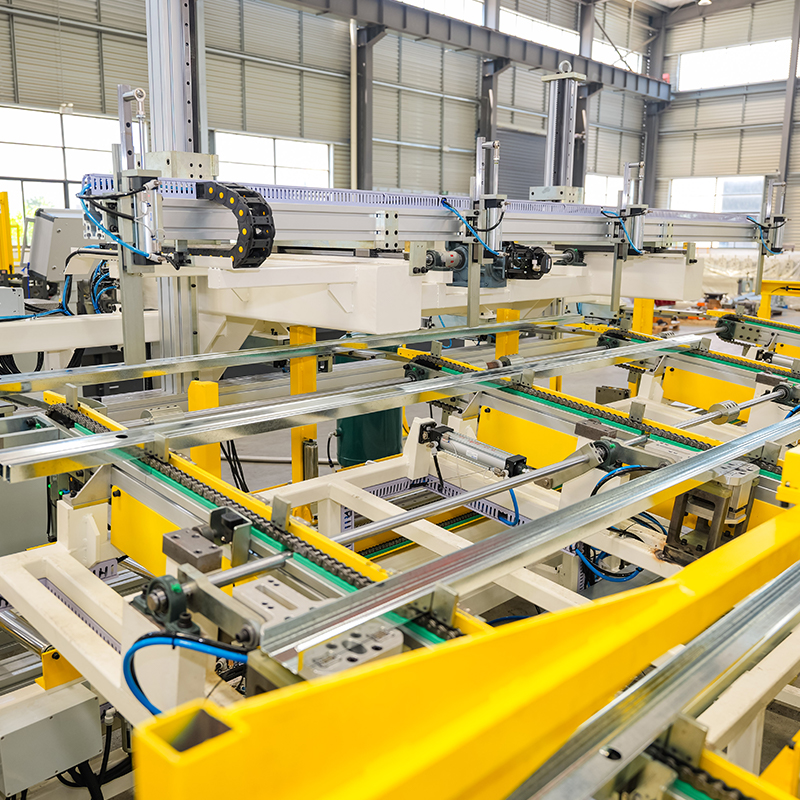

Een automatische verpakkingsmachine met metalen profielen wikkelt, bundelt en beschermt lange metalen producten – aluminium extrusies, stalen staven, koperen buizen, hoekprofielen, raam- en deurkozijnen – zonder dat een werknemer voor elk stuk handmatig folie, omsnoeringsband of hoekbescherming moet hanteren. De machine neemt een bundel profielen van een lopende band of rollentafel, brengt rekfolie of papierfolie aan, voegt randbeschermers toe, bindt de bundel vast en labelt deze vaak, allemaal in één geautomatiseerde cyclus. Cyclustijden bedragen doorgaans tussen de 30 en 90 seconden per bundel afhankelijk van de profiellengte en wikkellagen, vergeleken met 3-5 minuten voor het handmatig wikkelen van dezelfde bundel.

Het kernprobleem dat deze apparatuur oplost, is oppervlakteschade tijdens het transport. Metalen profielen, vooral geanodiseerd of gepolijst aluminium, krassen en oxideren gemakkelijk tijdens het laden, transport en stapelen. Een consistente geautomatiseerde wikkeling vermindert dit risico veel betrouwbaarder dan handmatig wikkelen, wat per operator en ploegendienst verschilt.

Belangrijkste soorten machines op de markt

Kopers kiezen meestal tussen drie configuraties, afhankelijk van het productievolume en de profielgeometrie:

• Ringwikkelmachines (orbitale wikkelaars) — een roterende ring voert de rekfolie rond de bundel terwijl deze erdoorheen gaat, waardoor een dekking van 360 graden ontstaat. Het beste voor onregelmatige doorsneden zoals hoekstaal of T-profielen.
• Papier-/foliewikkellijnen met hoekbescherming — combineer kraftpapier of VCI-papier met automatische hoekinvoeging, gebruikelijk voor exporteurs van aluminiumextrusie die anticorrosieverpakkingen nodig hebben.
• Geïntegreerde omsnoerings- en wikkellijnen — folieverpakking combineren met automatische PET- of staalbandkoppen, waardoor een volledig gebundelde, verzendklare eenheid ontstaat zonder handmatige tussenkomst tussen stations.

Profiellengte is belangrijker dan de meeste kopers verwachten. Machines die zijn gebouwd voor aluminium extrusies van 6 meter kunnen niet zomaar worden "aangepast" voor architecturale profielen van 12 meter; de invoer, de ringdiameter en de steunrollen moeten vanaf het begin overeenkomen met de werklengte.

Belangrijkste specificaties om te vergelijken voordat u koopt

Offertes van verschillende leveranciers lijken qua prijs vaak op elkaar, maar lopen sterk uiteen wat betreft de werkelijke capaciteiten. De onderstaande specificaties zorgen voor zowel de doorvoer als de betrouwbaarheid op de lange termijn.

Typische specificatiebereiken voor ringvormige metalen profielwikkelmachines per productieniveau.

Servogestuurde filmspanning verdient speciale aandacht. Mechanische spanners oefenen dezelfde trekkracht uit, ongeacht de bundeldiameter, waardoor film wordt verspild aan kleine bundels of grote bundels worden omwikkeld. Servobesturing past de spanning in realtime aan, waardoor het filmverbruik over een volledige productierun met ongeveer 10-15% wordt verminderd.

De machine afstemmen op uw productmix

Eén enkele speciale machine werkt goed wanneer een fabriek één profielfamilie op hoog volume draait, bijvoorbeeld standaard aluminium raamprofielen van 6 meter. Maar de meeste extrusie- en staalverwerkingsfabrieken draaien gemengde batches: verschillende doorsneden, verschillende bundeldiameters, soms verschillende legeringen in dezelfde ploeg.

Let bij gemengde productie op deze aanpassingskenmerken in plaats van op pure snelheid:

1. Gereedschapsloze aanpassing van de ringdiameter of steunrollen voor het wisselen van bundelgroottes
2. Programmeerbare recepten zodat operators de wikkelinstellingen per productcode kunnen oproepen in plaats van handmatig opnieuw af te stemmen
3. Sensorgebaseerde bundeldetectie die de wikkeloverlapping automatisch aanpast wanneer de diameter binnen een batch varieert

Planten die deze stap overslaan, eindigen vaak met apparatuur die is beoordeeld op hun snelste product, maar die slecht geschikt is voor 30-40% van wat er feitelijk door de lijn loopt.

Rendement op investering: waar de besparingen vandaan komen

De terugverdientijd van automatisch verpakken berust zelden alleen op arbeidsbesparingen, hoewel het vervangen van twee tot drie handmatige inpakmedewerkers per ploegendienst er meestal wel deel van uitmaakt. De grotere en consistentere besparingen komen uit drie gebieden:

• Minder claims en herbewerking. Bekraste of gecorrodeerde profielen die bij de klant worden afgekeurd, kosten veel meer dan de verpakkingsarbeid die wordt bespaard door het overslaan van automatisering – vaak de volledige materiaal- en vrachtwaarde van de bundel.
• Film- en materiaalefficiëntie. Geautomatiseerde spanningscontrole en vooraf ingestelde overlapverhoudingen gebruiken consequent minder rekfolie per bundel dan bij handmatig wikkelen, waarbij operators de neiging hebben om voor de veiligheid te veel te wikkelen.
• Consistentie van de doorvoer. Een wikkelstation dat de extrusie- of snijlijn stroomopwaarts niet kan bijhouden, wordt het knelpunt voor de hele fabriek. Geautomatiseerd wikkelen neemt die beperking meestal weg.

Bij de meeste middelgrote fabrieken (30.000-60.000 bundels per jaar) wordt de apparatuur terugverdiend in de orde van grootte van 12 tot 20 maanden , waarbij het exacte cijfer sterk afhankelijk is van de tarieven voor eerdere claims en filmkosten in de regio.

Onderhoudspunten die over het hoofd worden gezien

Automatische wikkelapparatuur is mechanisch eenvoudig vergeleken met CNC-bewerkings- of extrusielijnen, maar een paar componenten slijten sneller dan kopers verwachten en hebben een directe invloed op de wikkelkwaliteit:

• Filmwagenlagers op de roterende ring - stof en metaalspaanders uit het snijgebied versnellen de slijtage als de machine niet wordt afgeschermd of regelmatig wordt gereinigd
• Spanners voor omsnoeringskoppen: deze moeten periodiek worden gekalibreerd, omdat een te hoge bandspanning deuken kan veroorzaken in zachte aluminium profielen
• Transportrollen: slecht uitgelijnde rollen zorgen ervoor dat profielen halverwege de wikkeling verschuiven, wat leidt tot een ongelijkmatige foliedekking aan één kant van de bundel

Een wekelijkse basisinspectie van deze drie gebieden voorkomt het grootste deel van de ongeplande stilstand die wordt gerapporteerd door fabrieken die deze machines in meerploegendienst laten draaien.

Vragen die de moeite waard zijn om aan een leverancier te stellen voordat u bestelt

Naast het specificatieblad zijn er nog enkele praktische vragen die betrouwbare leveranciers scheiden van degenen die ondergespecificeerde apparatuur verkopen:

• Kan de machine uw zwaarste bundelgewicht op volle snelheid draaien, en niet alleen uw gemiddelde bundel?
• Welke filmbreedte en voorrekverhouding ondersteunt de standaardconfiguratie en komt deze overeen met de film die u al lokaal koopt?
• Wordt het plaatsen van de hoekbescherming automatisch gesynchroniseerd, of is er een afzonderlijk handmatig station nodig dat het knelpunt opnieuw introduceert dat de machine moest verwijderen?

Door duidelijke antwoorden op deze drie vragen te krijgen voordat u bestelt, vermijdt u de meest voorkomende bron van teleurstelling bij kopers: een machine die goed presteert in een demo van een leverancier, maar ondermaats presteert op de daadwerkelijke productmix van de klant.
